SmartGear SGS

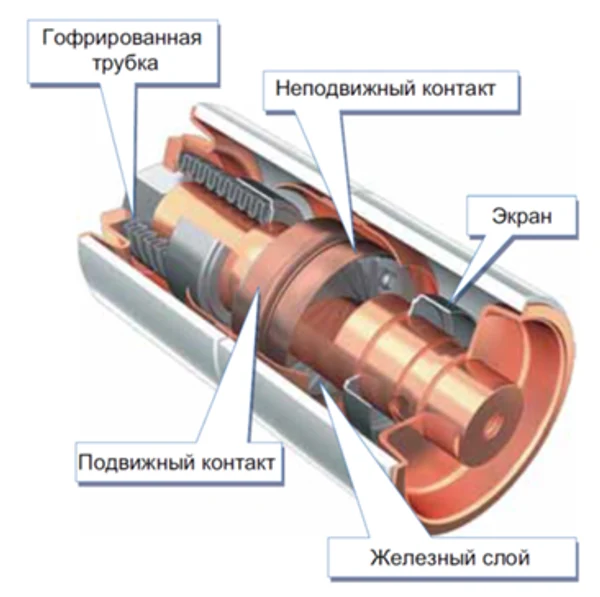

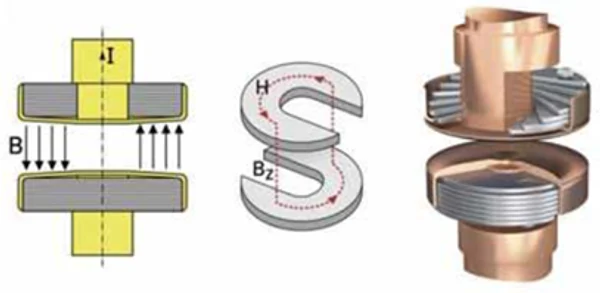

Это уникальное инновационное комплектное распределительное устройство с комбинацией вакуумного коммутационного аппарата и литой изоляции токоведущих частей на основе эпоксидной полиэфирной смолы, предназначенное для приема и распределения электрической энергии в сетях с изолированной нейтралью с номинальным напряжением 6-10 кВ. Устройства SmartGear оснащаются камерами осевого магнитного поля по причине незначительной эрозии контактов и отличной размыкающей способности при низких и высоких аварийных токах. Преимущества от незначительной эрозии контактов делает этот тип камер особенно пригодным для использования в невыкатных системах и герметичных системах, так как замена выключателя в течение срока службы не требуется. Это также позволяет производить необслуживаемые распределительные устройства. Присутствие подковообразного железного слоя внутри главных контактов направляет магнитное поле во время протекания тока короткого замыкания в осевом направлении между контактами во время разрыва тока короткого замыкания. Данное комплектное распределительное устройство максимально надежно, безопасно и просто в эксплуатации и в то же время позволяет реализовать весь спектр инновационных разработок для современных электрических сетей

ПРЕИМУЩЕСТВА

Не требует обслуживания

Все токоведущие части и механизмы в устройствах SmartGear размещены в герметичном корпусе. Это предотвращает воздействие на них пыли, влаги и других факторов влияния окружающей среды. Коммутационный механизм был сконструирован с использованием минимального количества деталей, а так же специально предназначен для коммутации после длительного периода бездействия-ситуации, которая часто встречается на практике.

Низкие эксплуатационные затраты

Не требуя обслуживания, устройства SmartGear значительно снижают затраты на проверку и обслуживание, при этом не ухудшая безопасность функционирования вашей распределительной сети. Что является полезным дополнением в условиях сегодняшнего насыщенного энергетического рынка.

Компактность

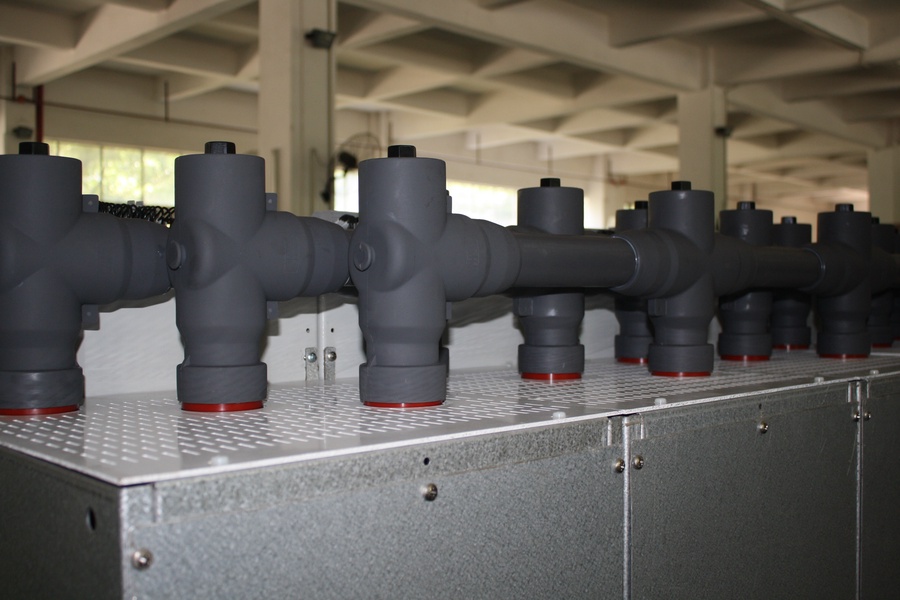

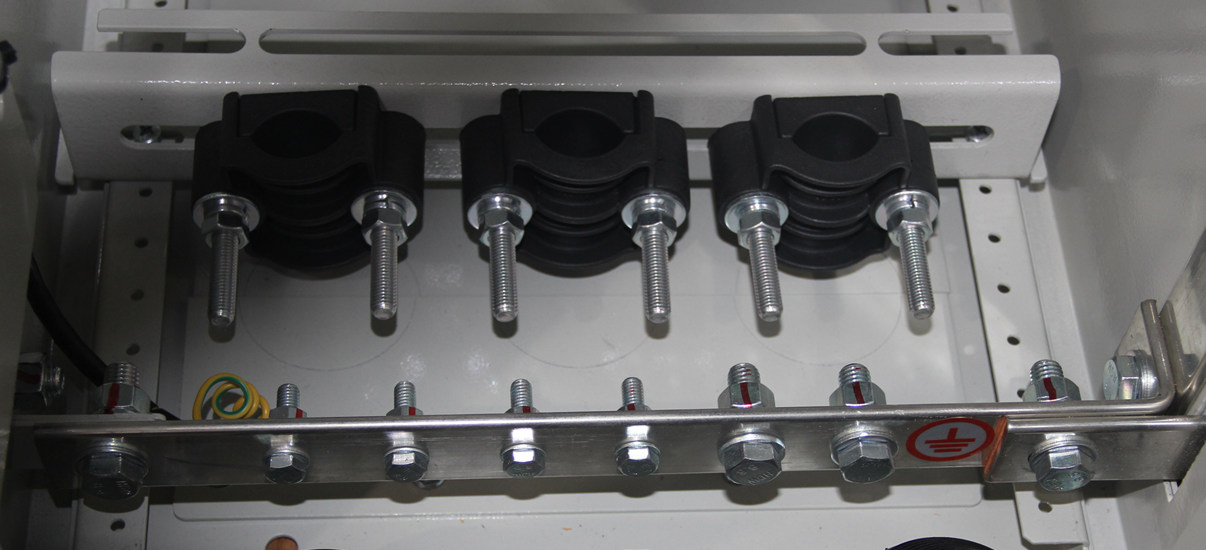

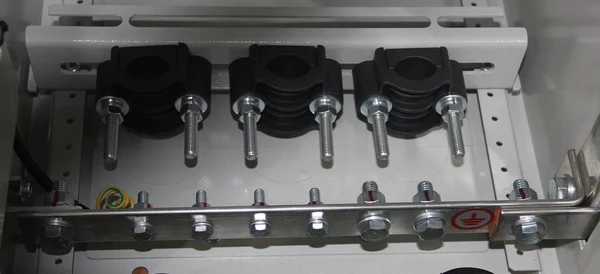

Высокая степень компактности – это результат комбинации технологий в SmartGear: контроль электрического поля, литая изоляция токоведущих частей и вакуумная технология. Такая компактность дает прямые финансовые выгоды как при установке систем в новых зданиях, так и при обновлении существующих трансформаторных подстанций за счет экономии занимаемой площади. Несмотря на компактные размеры КРУ, кабельный отсек позволяет удобно монтировать и подключать кабельные линии.

Безопасность

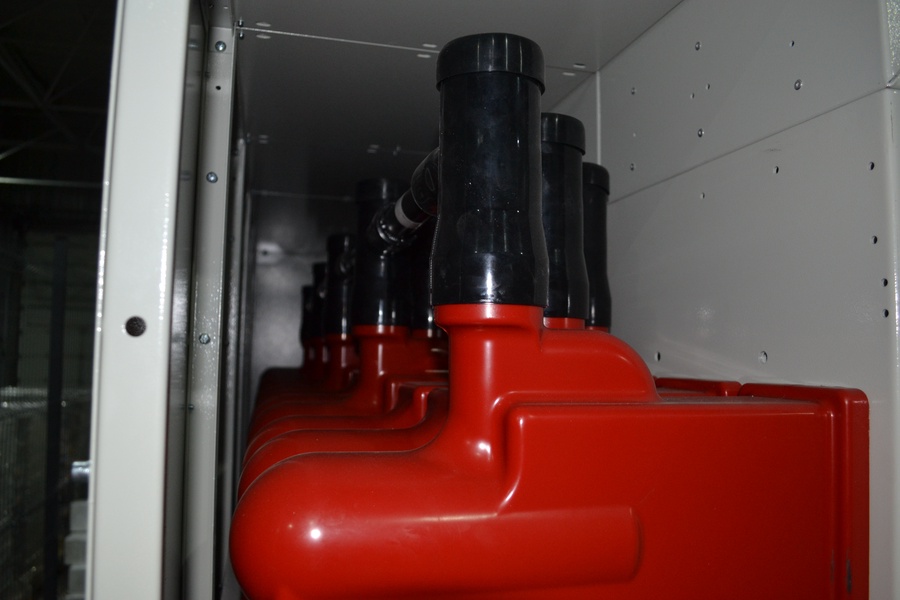

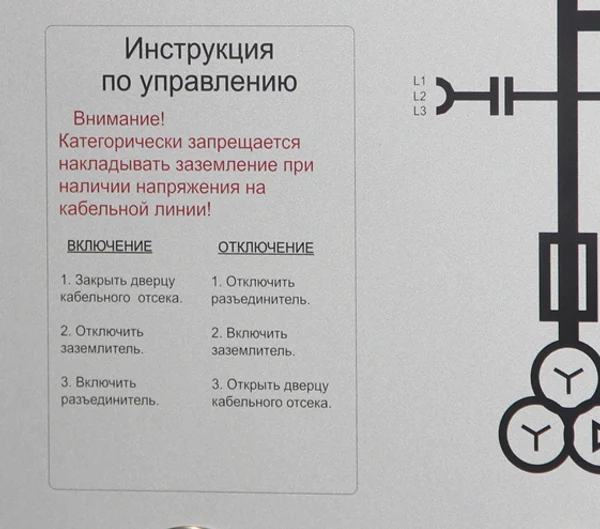

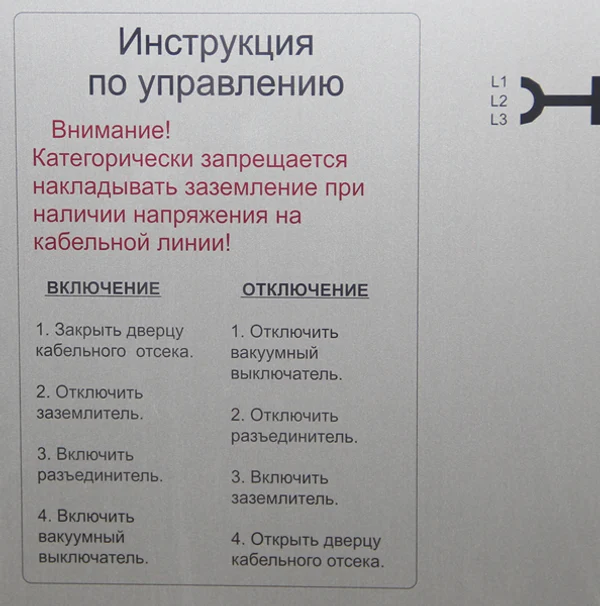

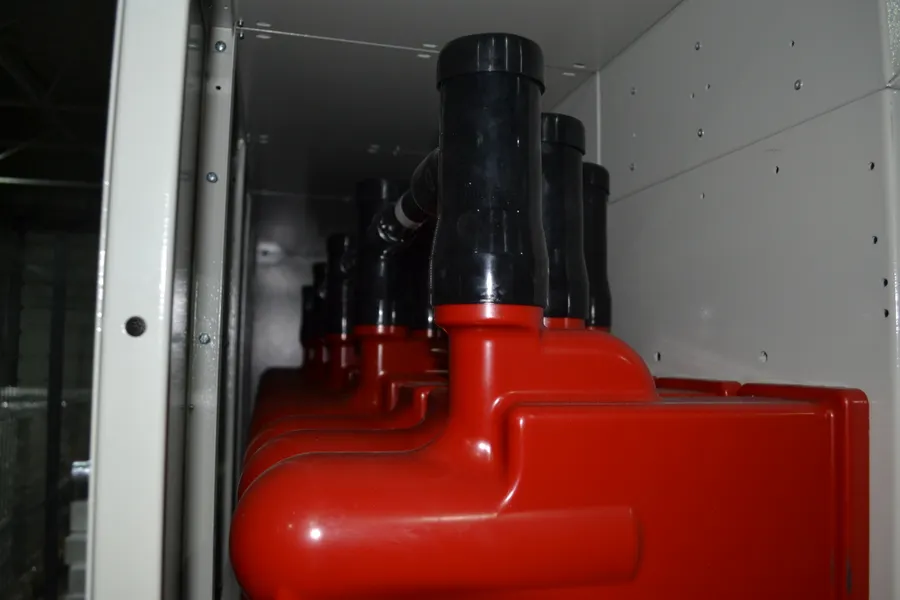

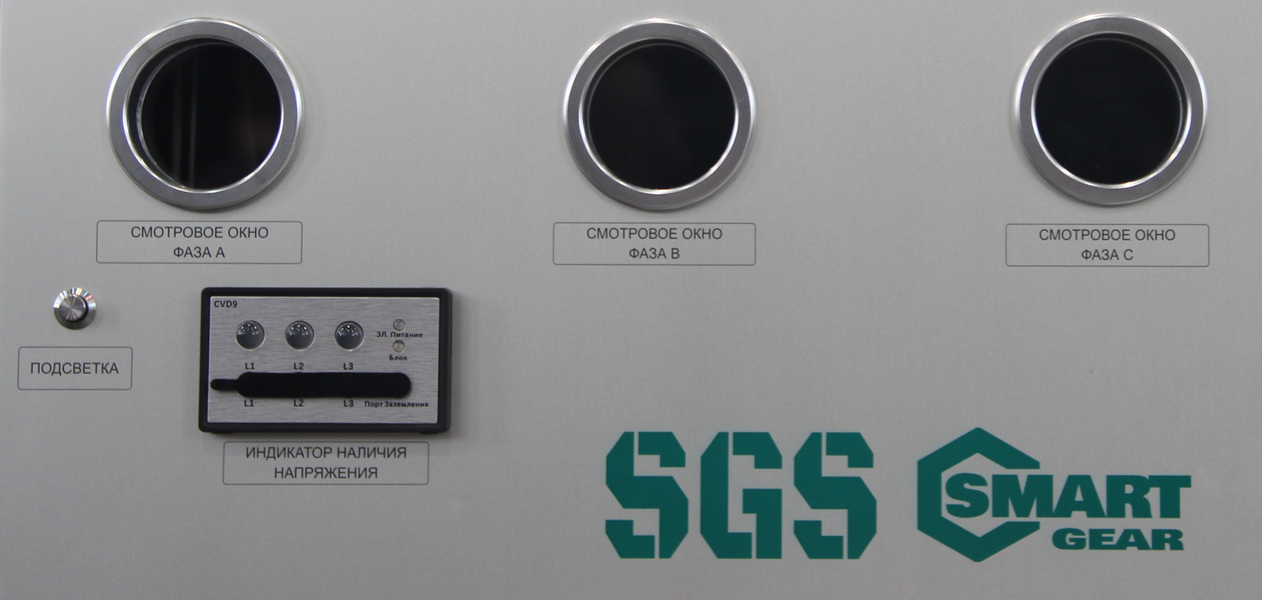

Силовые токоведущие части покрыты литой изоляцией, обеспечивающей степень защиты IP67, что снижает риск возникновения внутренней дуги (перекрытие через пыль, попадание грызунов итд). Есть смотровые окна с подсветкой для визуального контроля видимого разрыва и цепи заземления. Электрические и механические блокировки, предотвращающие ошибочные действия эксплуатационного персонала. Класс устойчивости к внутреннему дуговому короткому замыканию AFLR (эксплуатирующий персонал, находящийся в момент внутреннего дугового короткого замыкания рядом с КРУ (спереди, сбоку, либо сзади) не пострадает)..

Экологичность

КРУ SmartGear производятся исключительно из экологичных материалов. В качестве изолирующей среды используется чистый сухой воздух, в качестве дугогасительной среды–вакуум. Поэтому SmartGear отвечает требованиям экологических норм электрооборудования. Устройство легко демонтируется в конце срока службы, четкая маркировка материалов делает возможным их повторное использование. Это облегчает переработку и устраняет лишние затраты при утилизации устройства.

Модульность

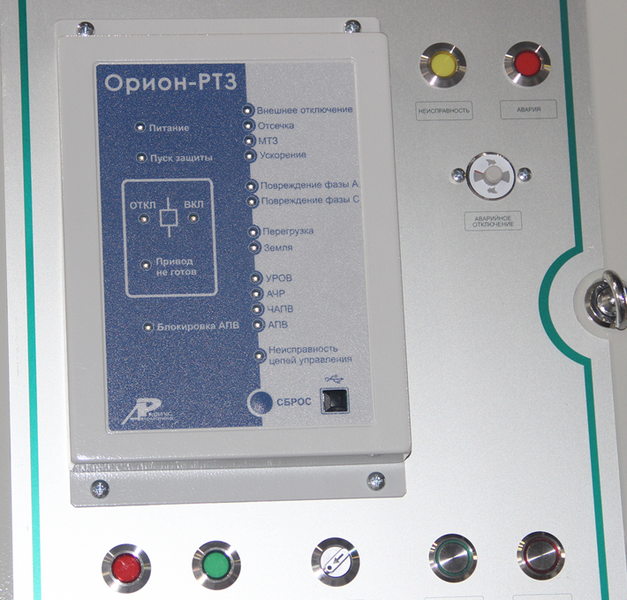

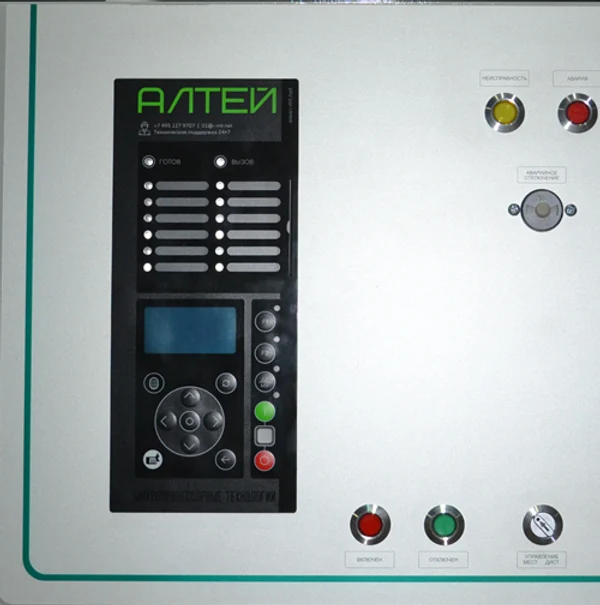

Широкий выбор различных функций позволяет создавать распределительное устройство в соответствии с требованиями проекта, последовательность функций может быть любой в зависимости от требований заказчика. Возможно применение различных типов релейных защит, как простейших, так и очень продвинутых, различных производителей. Легко расширяемая конструкция, позволяет реализовывать проекты поэтапно, доустановкой ячеек через некоторое время при возникновении необходимости, как вправо, так и влево.

Удобство в эксплуатации

КРУ одностороннего обслуживания, все необходимые операции: подключение кабельных линий, оперирование, блокировки выполняются с лицевой стороны распределительного устройства.

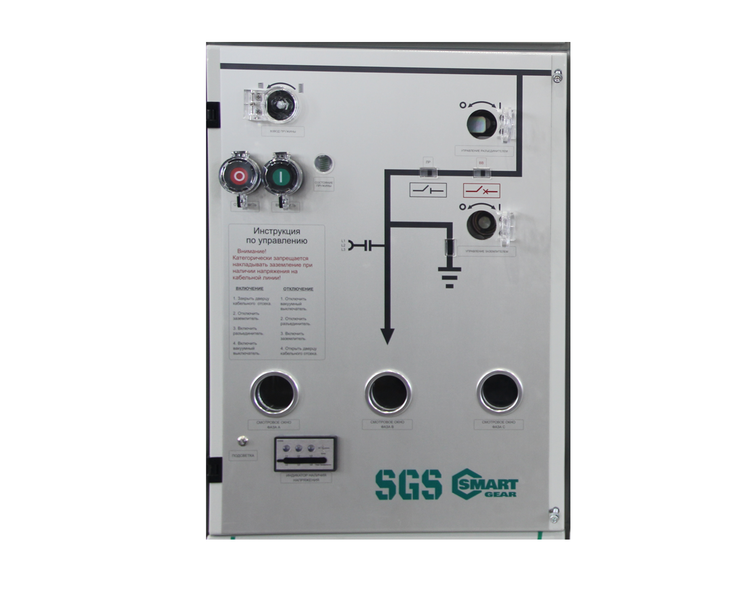

Простота в управлении

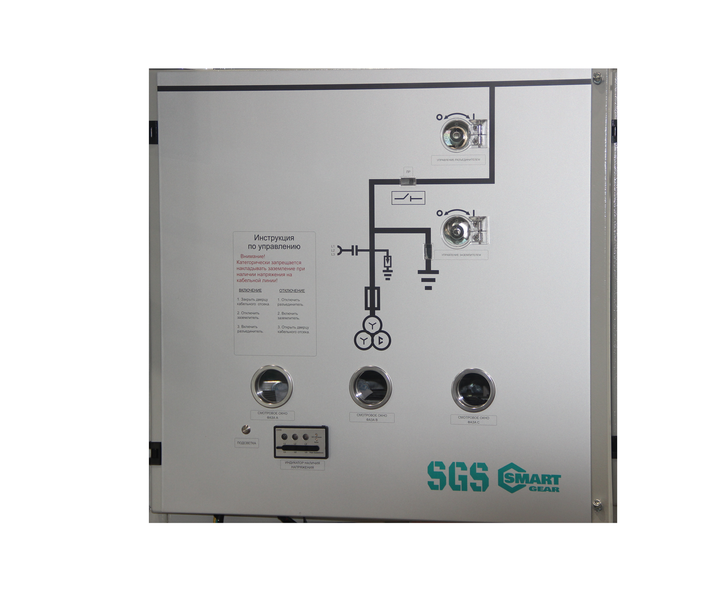

Один коммутационный блок для всех типов ячеек. Интуитивно понятная логика управления коммутационным аппаратом.

Надежность

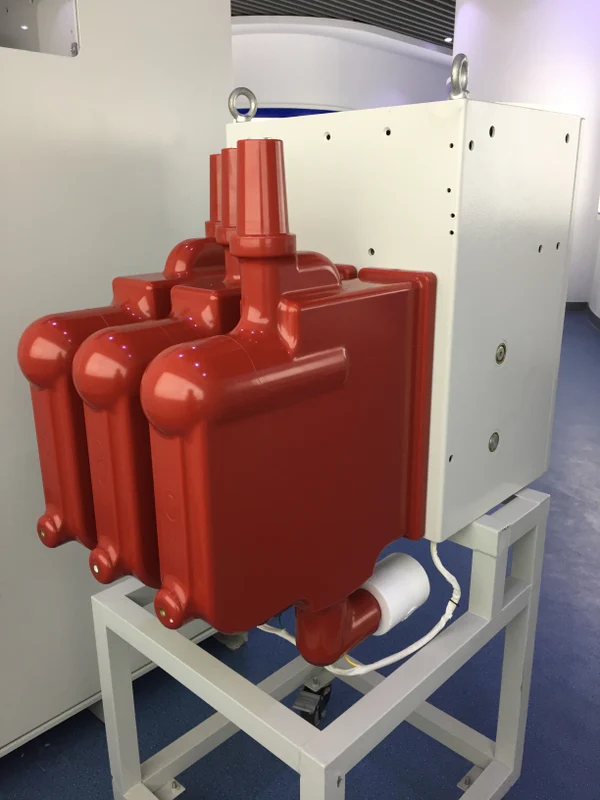

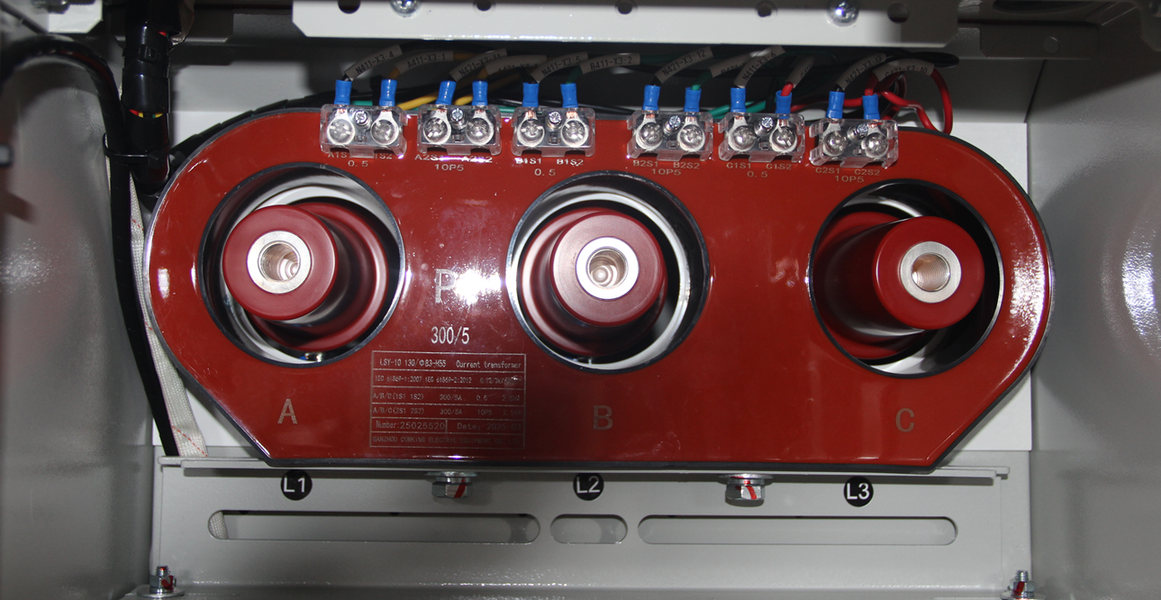

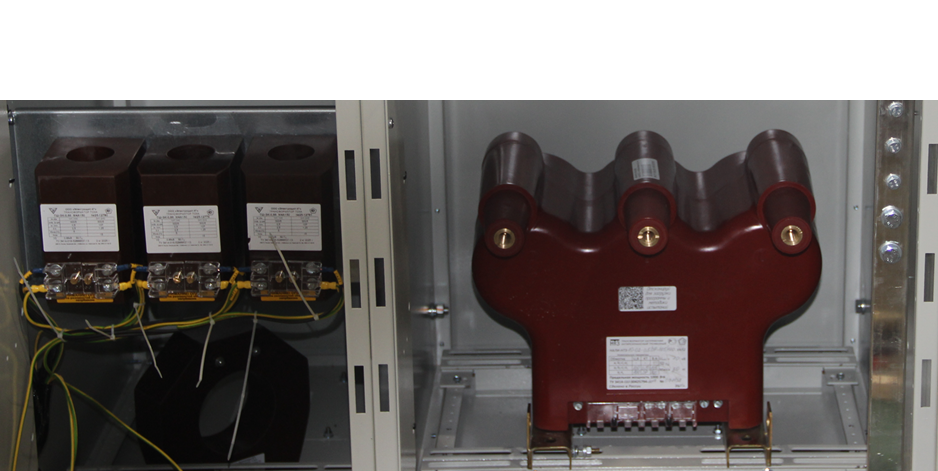

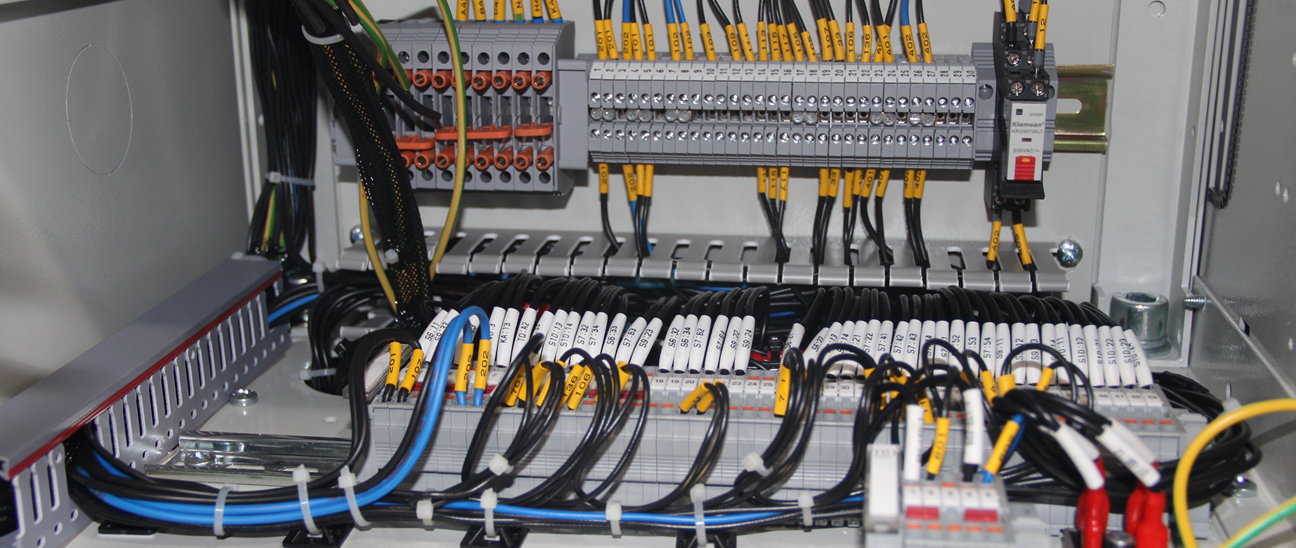

Конструкция КРУ разделена на четыре отсека с помощью металлических перегородок: отсек привода, отсек силовой части коммутационного элемента, отсек кабельного подключения и отсек релейной защиты. Коммутационные аппараты оснащены максимально надежным пружинно - моторным приводом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Номинальное напряжение: 10 кВ 2. Наибольшее рабочее напряжение: 12 кВ 3. Номинальный ток: 630 А, 1250 А 4. Номинальный ток отключения: 20кА, 25кА, 31,5 кА 5. Ток электродинамической стойкости: 51кА, 63кА, 80кА 6. Ток термической стойкости, 3с: 20кА, 25кА, 31,5 кА 7. Импульсное перенапряжение: 75 кВ 8. Перенапряжение промышленной частоты, 1 мин: 42 кВ 9. Отключение тока КЗ, раз: 30 10. Количество операций, ВО: 10 000 циклов 11. Срок службы: 30 лет 12. Степень защиты оболочки/силовых цепей: IP4X/IP67 13. Вакуумный выключатель в комбинации с трехпозиционным разъединителем-заземлителем.

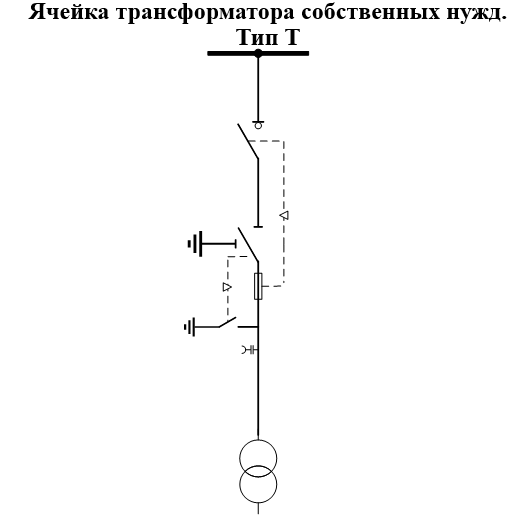

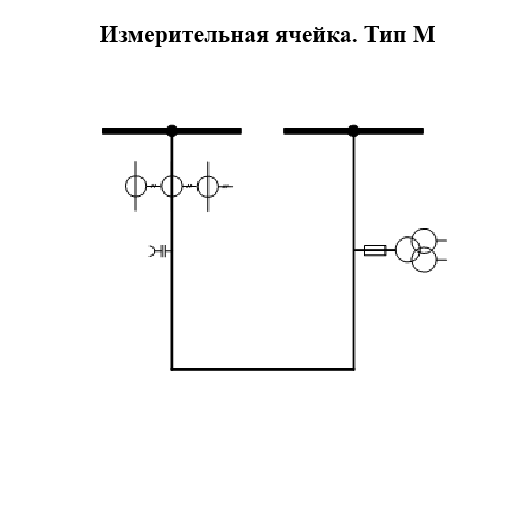

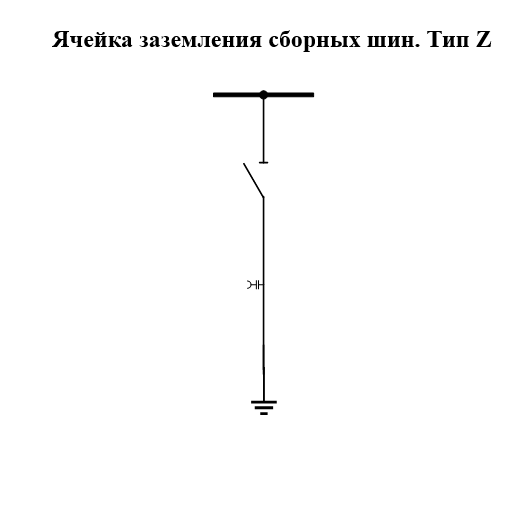

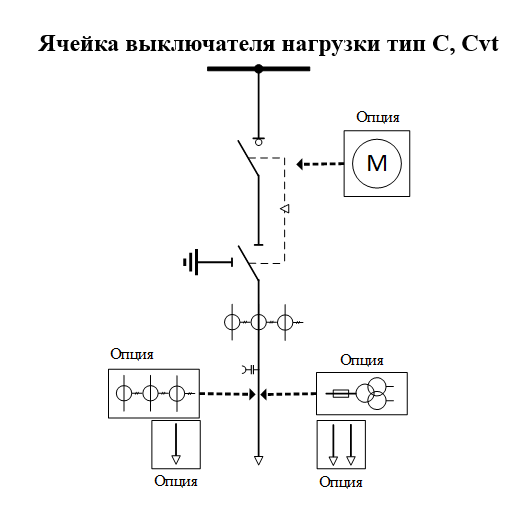

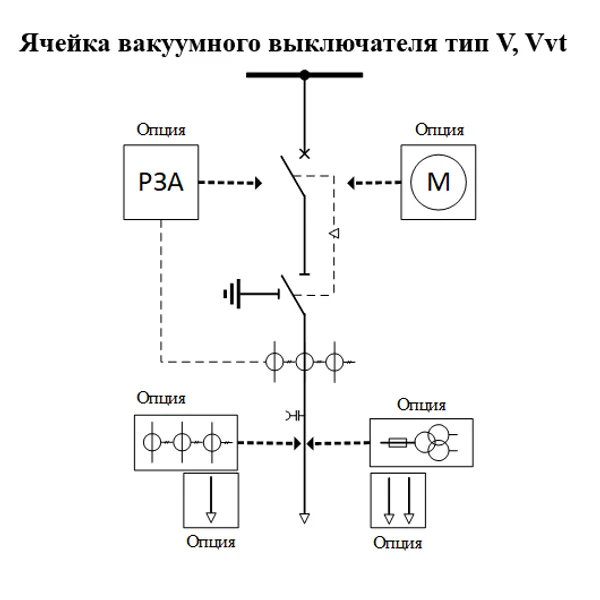

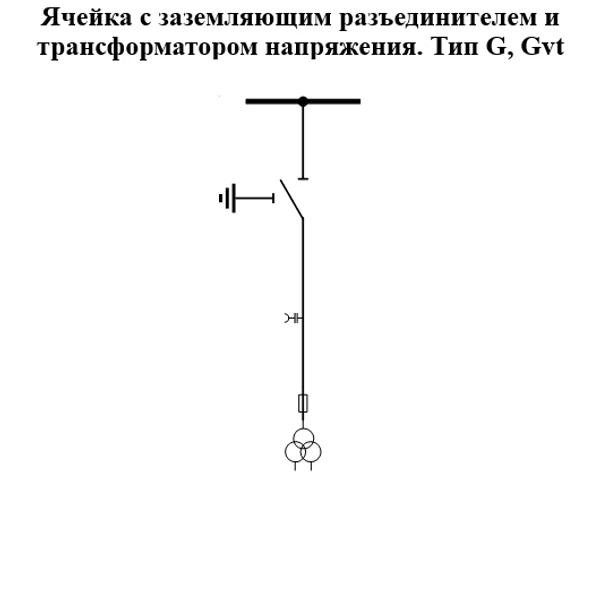

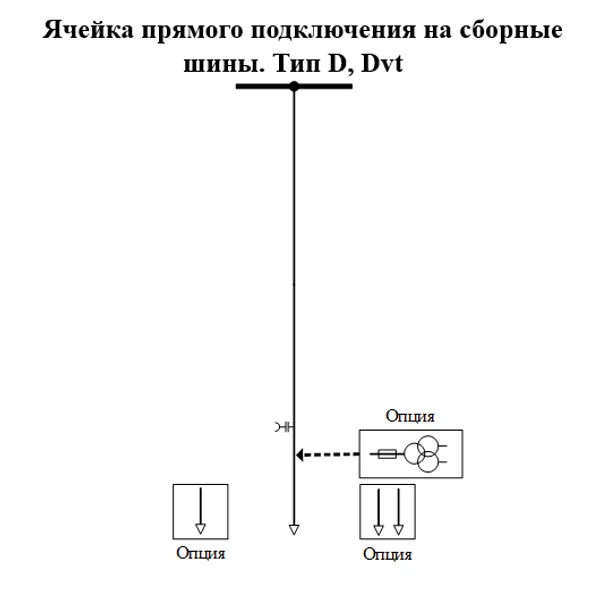

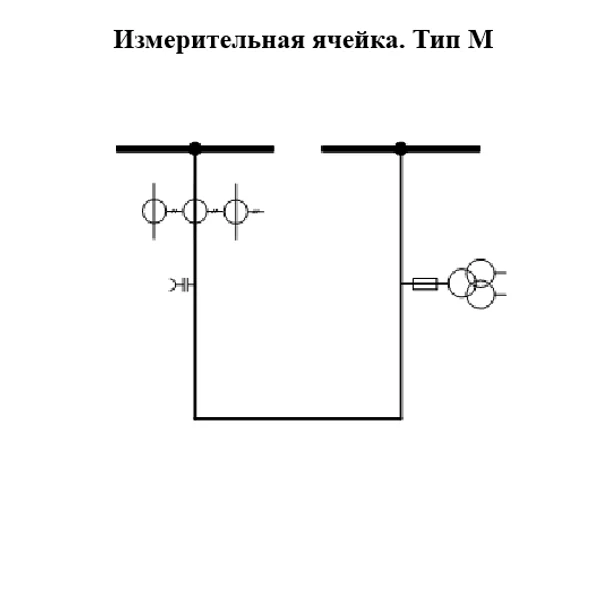

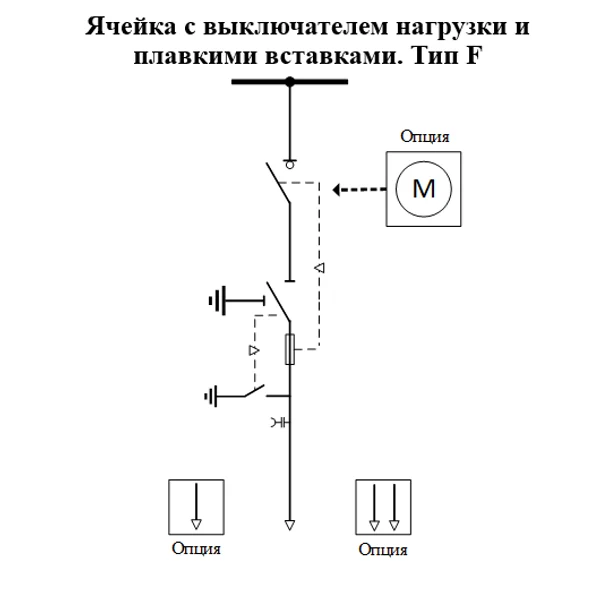

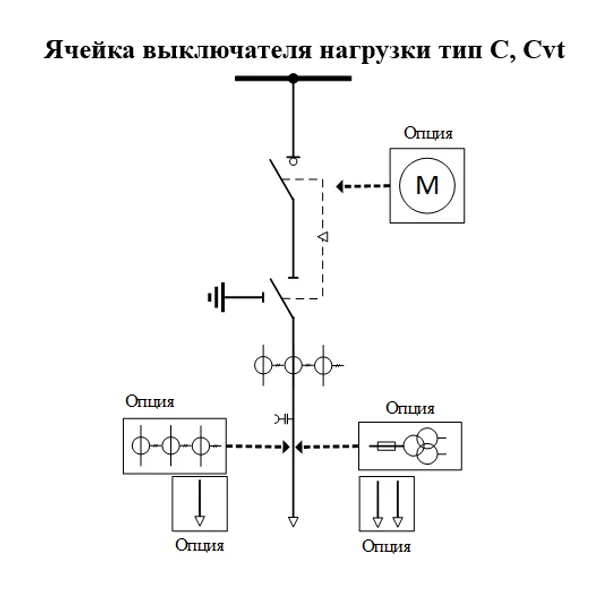

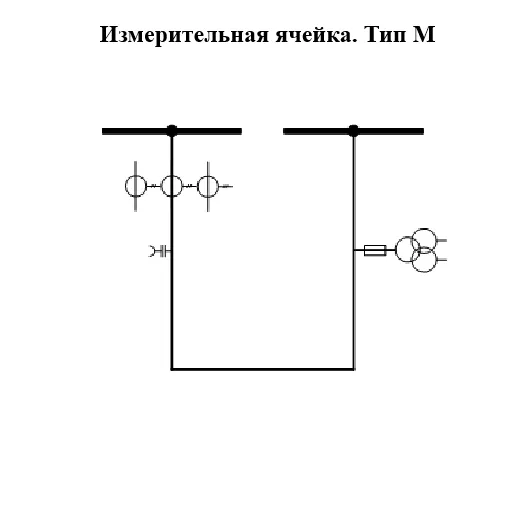

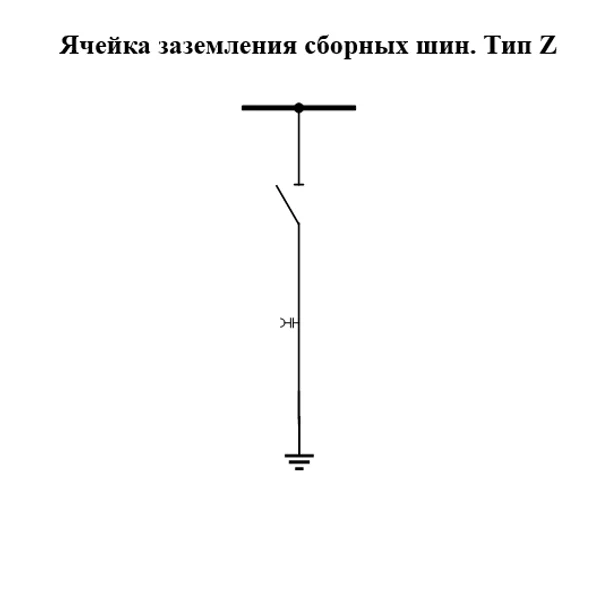

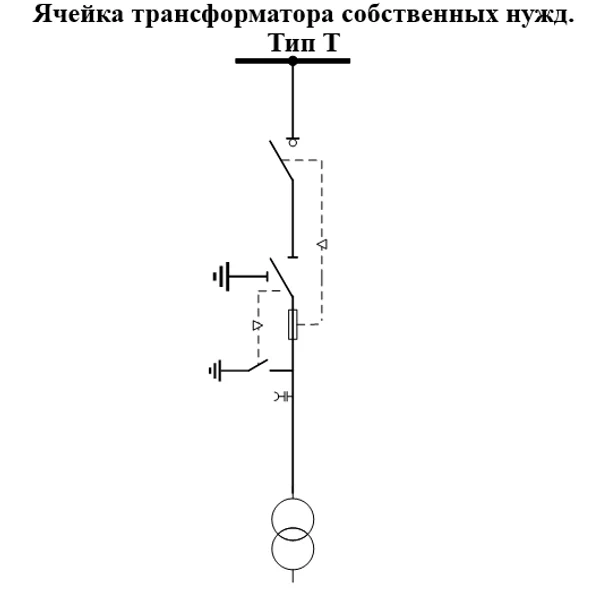

ТИПЫ ЯЧЕЕК

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример обозначения: SGS-10-CCVC-630/25-У3 1. SG - SmartGear серия 2. S - Solid, с литой изоляцией 3. Номинальное напряжение: 10 - 10 кВ 4. Тип ячеек. ССVC 5. Номинальный ток силовой цепи: 630 А 6. Ток термической стойкости: 25 кА 7. Климатическое исполнение: У3
